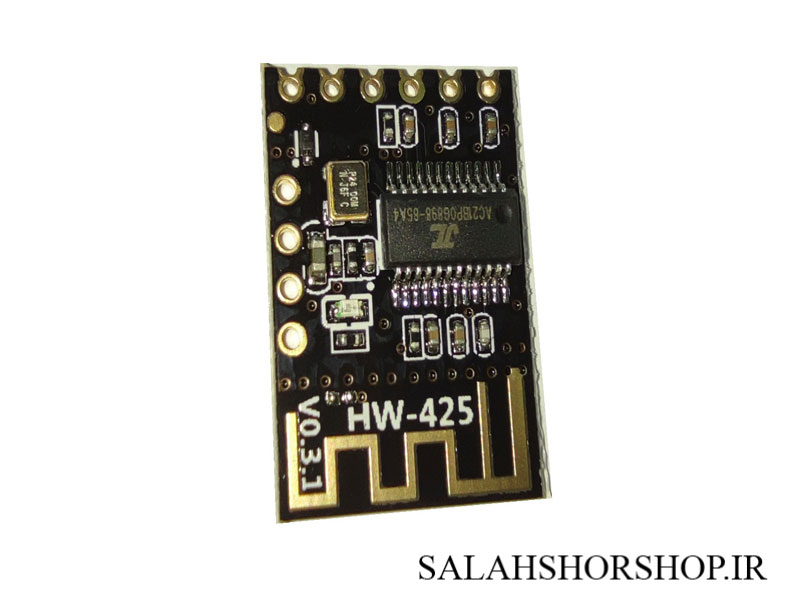

ماژول بلوتوث صوتی HW-425

این ماژول یک راهکار برپایه طراحی بلوتوث کم مصرف میباشد که از اخرین تبادل دیتای بلوتوث ۴.۲ ساپورت میکند و دارای دوکانال استریو و پخش باکیفیت و انتقال دیتای بیسیم بلوتوث میباشد که بسیار کاربردی میباشد

دریک فضای باز تا مسافت 20 متری ارتباط برقرار کرده و با تجهیزات بلوتوث صوتی فراوانی مرتبط میگردد

بلوتوس ورژن ۴.۲ از تکنولوژی اتصال اتوماتیک و پخش باکیفیت فرمتهای FLAC MP3 WAV WMA دوکانال استریو ساپورت میکند

پس از روشن شدن ماژول درون گوشی موبایل بدنبال نام بلوتوث جدید بگردید و پس از اتصال به ان میتوانید فایل موزیک را پخش نمایید که نمایشگر ابی روی ماژول شروع به چشمک زدن میکند

وقتی بلوتوث وصل نیست نشانگر ال ای دی تند تند چشمک میزند و وقتی وصل است نشانگر هم همیشه روشن میباشد

منبع تغذیه موردنیاز ماژول ۵ولت میباشد که به VCC GND اعمال میشود

سایز برد ۲۳ * ۱۶میلیمتر و ارتفاع ۲.۵میلیمتر میباشد

فاصله پینها نیز ۲.۵۴میلیمتر میباشد که میتواند مستقیمن روی برد لحیم شده و یا کانکتور لحیم گردد
